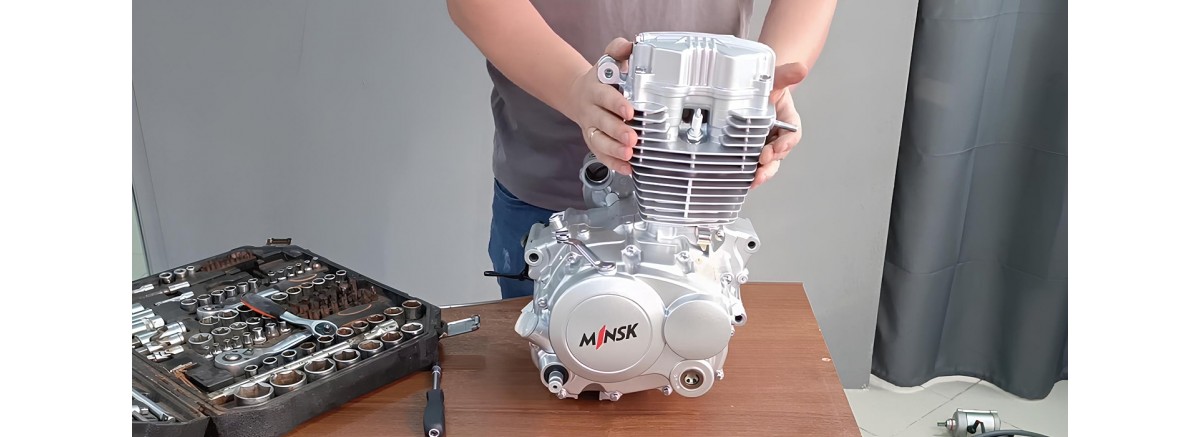

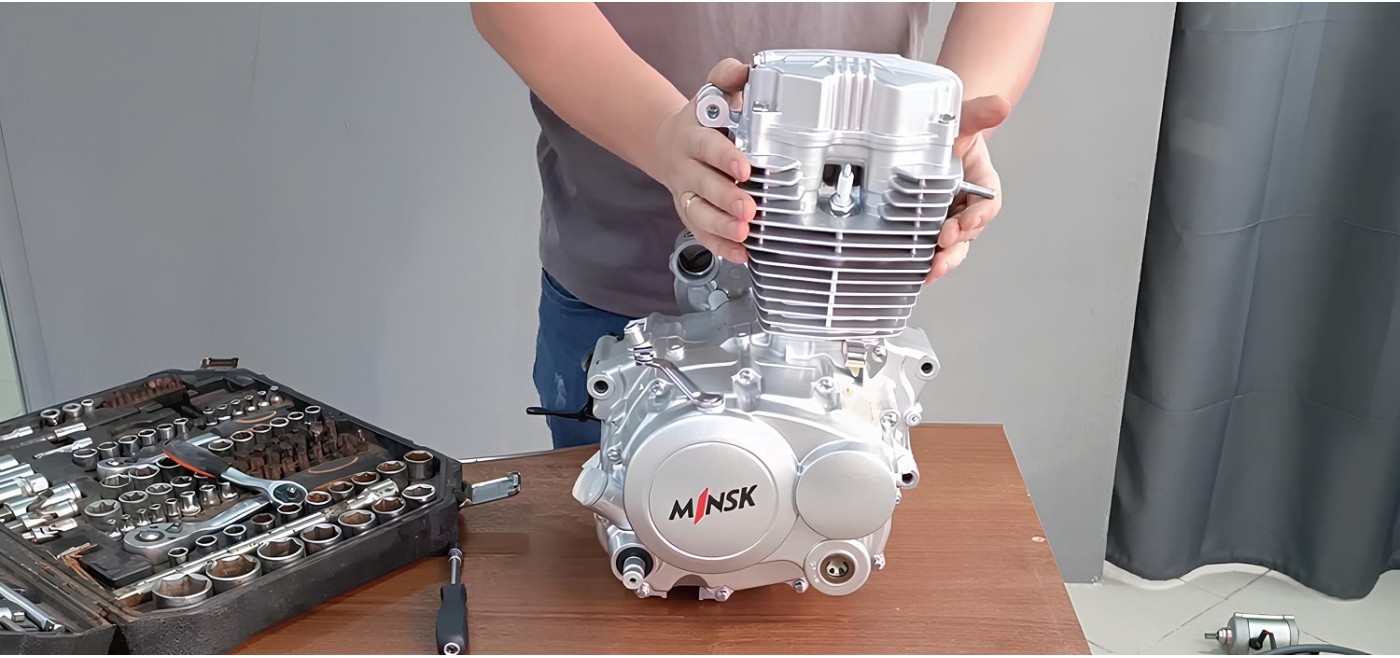

Снятие головки цилиндра двигателя 157FMI

Двигатель 157FMI широко используется на мотоциклах Minsk D4 125 и ряде других моделей. Владельцам мотоциклов часто приходится сталкиваться с необходимостью обслуживания или ремонта, и одним из базовых этапов является снятие головки блока цилиндра и самого цилиндра с поршнем.

В этой инструкции мы подробно разберём процесс разборки, а также дадим практические советы, которые помогут избежать ошибок.

Этап 1. Снятия головки блока цилиндров

1. Снимите клапанную крышку, открутив три винта. Откроется доступ к толкателям и клапанам.
2. Открутите коромысла (толкатели). Для этого используйте ключ на 12. Лучше начинать с крайних болтов, а затем переходить к центральным — это снизит риск перекоса.
3. Для дальнейшего снятия головки нам понадобится специнструмент — гайковёрт.  Головка крепится болтами под ключ на 12. Откручивайте крест-накрест, чтобы снять её равномерно.
4. Проверьте все болты. Иногда крепёж может быть скрыт и не до конца выкрученный винт будет препятствовать снятию элемента.
5. Аккуратно снимите головку цилиндра. Прокладка под головкой одноразовая и при повторной сборке обязательно подлежит замене.

Всегда оставляйте винты и болты в том порядке, в котором они стояли. Это облегчит обратную сборку.

Этап 2. Снятие цилиндра и поршня

1. Открутите два болта, которые держат цилиндр, ключом на 10. Здесь можно обойтись без специнструмента.
2. Снимите цилиндр покачивающими движениями вверх-вниз. Делайте это аккуратно, чтобы не повредить поверхность.
3. Закройте ветошью проёмы возле поршня. Это защитит от потери стопорных колец.
4. Снимите стопорное кольцо, аккуратно поддев его тонким предметом.
5. Вытолкните поршень.

Обращайте внимание на все обозначения, которые присутствуют на запчастях и деталях. Например, надпись «IN» должна быть обращена к впуску, а жёлтая метка — к выпуску.

Снятие головки цилиндра двигателя 157FMI и демонтаж поршня — задача, которая по силам каждому владельцу мотоцикла Minsk D4 125. При правильном подходе и использовании базового набора инструментов эта работа займёт минимум времени и позволит вам самостоятельно обслуживать двигатель.
